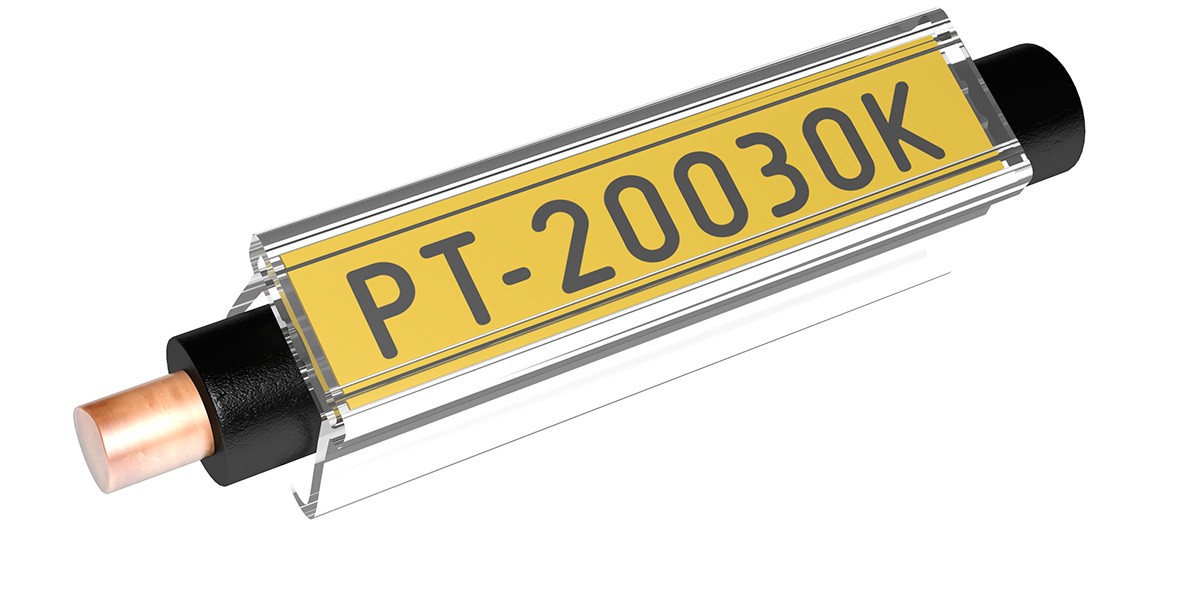

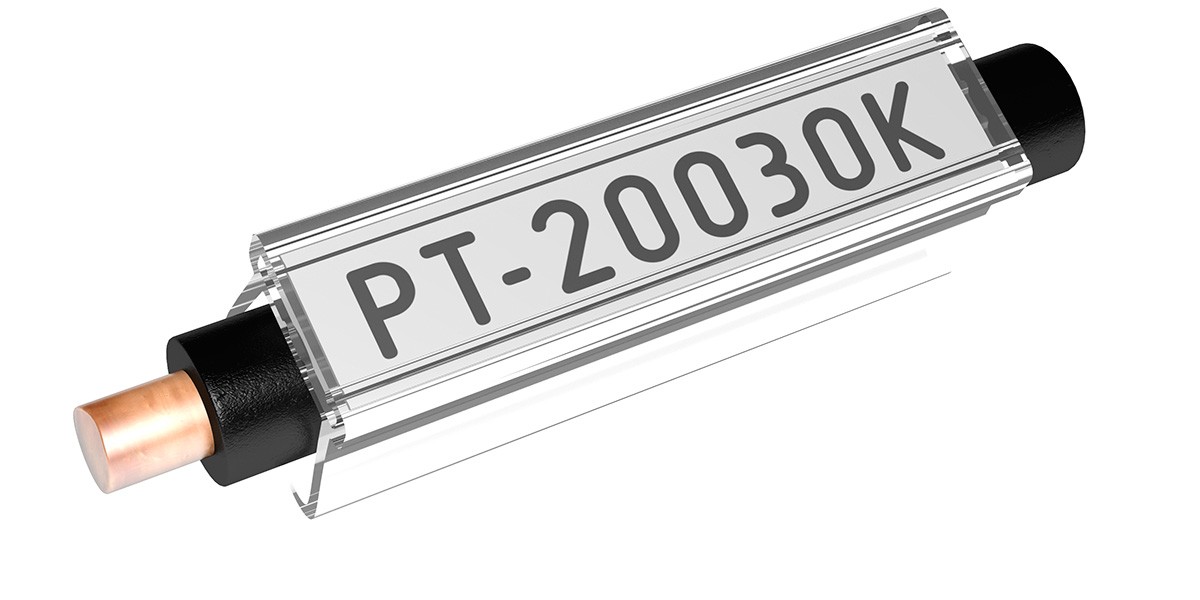

- Прозрачный маркер PT- замкнутого профиля с кармашком для тонкого ярлычка PF, компании PARTEX, на провода сечением 0,25 — 75 мм².
- Монтаж маркера до подключения провода.
- Специально спроектированный карман предохраняет ярлычок от повреждения и удерживает его в правильном положении.
- Установку ярлычка PF, можно производить как до, так и после монтажа маркера – независимо от того подключен ли уже провод или ещё нет.
- Четыре размера с одинаковыми габаритами кармана покрывают большинство диаметров проводов.
- Снижают расходы на маркировку проводов, уменьшают место, необходимое для хранения маркировки на складе, сокращают время монтажа.
| Рабочая температура | от -30°C до +60°C |
| Материал | негорючий PVC, самогасящийся согласно UL94-VO |
| Стандартный цвет | прозрачный |

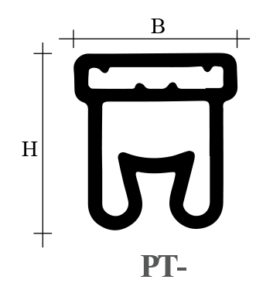

РАЗМЕРЫ
| Тип | Длина [мм] | Ширина [B мм] | Высота [H мм] |
|---|---|---|---|
| PT-02 | 15/21/30 | 6.5 | 5.5 |
| PT-10 | 15/21/30 | 6.5 | 7.0 |
| PT-20 | 15/21/30 | 9.5 | 9.5 |
| PT-30 | 15/21/30 | 9.5 | 15.0 |
| УСТАНОВКА | |
 |
 |
| Тип | На провода | Длина | Ярлычок | Цвет | Индекс | Упаковка |
|---|---|---|---|---|---|---|
| PT-02/15 | ~1.3 - 3.0 мм ~0.25 - 1.5 мм² | 15 мм | PF-10015 | прозрачный | PT-02015A | пачка (200 шт.) |
| PT-02/21 | ~1.3 - 3.0 мм ~0.25 - 1.5 мм² | 21 мм | PF-10021 | прозрачный | PT-02021A | пачка (200 шт.) |
| PT-02/30 | ~1.3 - 3.0 мм ~0.25 - 1.5 мм² | 30 мм | PF-10015 x 2 | прозрачный | PT-02030K | коробка (500 шт.) |
| PT-10/15 | ~2.5 - 5.0 мм ~1.5 - 4.0 мм² | 15 мм | PF-10015 | прозрачный | PT-10015A | пачка (200 шт.) |
| PT-10/21 | ~2.5 - 5.0 мм ~1.5 - 4.0 мм² | 21 мм | PF-10021 | прозрачный | PT-10021A | пачка (200 шт.) |
| PT-10/30 | ~2.5 - 5.0 мм ~1.5 - 4.0 мм² | 30 мм | PF-10015 x 2 | прозрачный | PT-10030K | коробка (500 шт.) |
| PT-20/15 | ~4.0 - 10.0 мм ~2.5 - 16.0 мм² | 15 мм | PF-10015 | прозрачный | PT-20015A | пачка (100 шт.) |
| PT-20/21 | ~4.0 - 10.0 мм ~2.5 - 16.0 мм² | 21 мм | PF-10021 | прозрачный | PT-20021A | пачка (100 шт.) |
| PT-20/30 | ~4.0 - 10.0 мм ~2.5 - 16.0 мм² | 30 мм | PF-10015 x 2 | прозрачный | PT-20030K | коробка (200 шт.) |
| PT-30/15 | ~8.0 - 16.0 мм ~16.0 - 75.0 мм² | 15 мм | PF-10015 | прозрачный | PT-30015A | пачка (50 шт.) |
| PT-30/21 | ~8.0 - 16.0 мм ~16.0 - 75.0 мм² | 21 мм | PF-10021 | прозрачный | PT-30021A | пачка (50 шт.) |
| PT-30/30 | ~8.0 - 16.0 мм ~16.0 - 75.0 мм² | 30 мм | PF-10015 x 2 | прозрачный | PT-30030K | коробка (200 шт.) |
